Michel Collart

ECLAIRAGE DE MICROSCOPE PAR LED :

Ledblanche

Voir l'article

Toutes les WebCams, pour être adaptées sur un microscope, doivent avoir leur objectif d’origine retiré. Un adaptateur se vissant en lieu et place de l’objectif est la solution la plus fiable. A cause de la sensibilité spectrale de leur capteur (CCD ou CMOS), les WebCams sont très sensibles aux infrarouges et sont donc toutes équipées d’un filtre. Ce filtre est habituellement soit intégré à l’objectif, soit collé sur un support devant le capteur (attention, ne pas confondre la vitre du capteur CCD et le filtre, ne touchez jamais au CCD). En général, ces filtres sont de piètre qualité, et doivent être retirés pour garder une bonne résolution d’image.

  • Mots-clé :
  • Liens :

EPISCOPIE A TRAVERS L' OBJECTIF PAR FIBRE OPTIQUE

FIBRE2

Voir l'article

Dans de nombreux cas, un éclairage par transparence s’avère impossible (objets opaques). Dans ce cas, il faut absolument éclairer le sujet par le dessus. Ceci est assez délicat compte tenu du faible espace entre l’objectif et le sujet lui-même. De plus, il faut que le faisceau lumineux reste bien en place et soit suffisamment concentré.

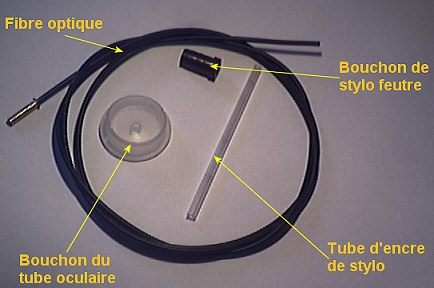

Un éclairage de ce type peut se trouver très facilement grâce à de nouvelles fibres optiques très bon marché (moins de 10 euros), et nos fameuses Leds blanches qui s’adapteront facilement à la faible taille de ces fibres optiques.

L’idée la plus simple est d’éclairer directement le sujet par le circuit tube oculaire – objectif.

  • Mots-clé :
  • Liens :
