Les cameras sportives en microscopie.

INTRODUCTION:

Depuis l’avènement des capteurs électroniques type CCD (ou CMOS) , et après les astronomes amateurs (voir Astrocam) , l’idée est venue avec la Liste MicrOscOpieS.com d’adapter un CCD sur un microscope.
C’était l’époque de la Vesta Pro.
Sont apparus sur le marché les APN et les Réflex Numériques , mais dans un même temps, les Caméras Dédiées Microscopie (CDM) ont également évolué.

Chacun de ses systèmes a des avantages et des inconvénients.
Bien qu’ils puissent faire maintenant de la vidéo, les Appareils Photo Nunériques ne sont pas vraiment adaptés à cela.
Bien que mieux adaptés à la vidéo numérique et pouvant également prendre des photos, les Cameras numériques pour la microscopie sont limitées en débit ce qui a des répercussions sur la taille de l’image et la fluidité.
Pour avoir une fluidité convenable il faut travailler à 30 images par secondes.
Or on se rend compte qu’aucune CDM ne dépasse une taille d’image de 1.3 Mega Pixels à cette vitesse.
Si on augmente la taille de l’image (et donc son poids), le débit est diminué.
Nous avons donc une limite infranchissable (jusqu’à maintenant) avec les liaisons Camera-PC

Une autre possibilité que les traditionnelles cameras dédiées et les appareils numériques s’offre maintenant à nous.
Ce sont les cameras sportives de dernière génération dont le meilleur représentant est la GoPro H3 Black Edition.
Ses caractéristiques impressionnantes sont rendues possibles grâce à un capteur performant et une intégration pertinente.
Nous avons voulu savoir si cette camera conviendrait à un usage microscopique.

LE CAPTEUR :

Il s’agit du IMX117CQT de Sony.
C’est un capteur BSI-CMOS de 12 Megapixels rétroéclairé.

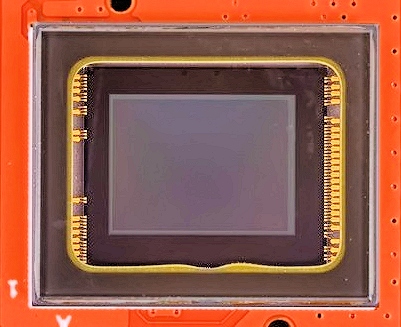

Capteur H3-2

CARACTÉRISTIQUES DU CAPTEUR :

Type :

Diagonale :

Horizontal :

Vertical :

Taille d’image :

Taille du photosite :

BSI-CMOS  (rétroéclairé)  1/ 2.3

7.81 mm  .

6.2 mm = 4072 photosites

4.6 mm = 3046 photosites

12.40 Méga- pixels

1.55 X 1.55  micromètres.

CARACTÉRISTIQUES de la CAMERA :

La caméra proprement dite, (elle est vendue dans un boitier étanche) ne mesure que  6 X 4 X 2 cm et pèse 73 grammes.
Les données sont stockées sur une carte micro SD Classe 10.
Un écran tactile peut être ajouté sur la camera elle-même pour faciliter les réglages.
A noter une télécommande Wifi fournie et un logiciel de commande gratuit pour tablettes et smartphones.
Ce logiciel permet un monitoring décalé.

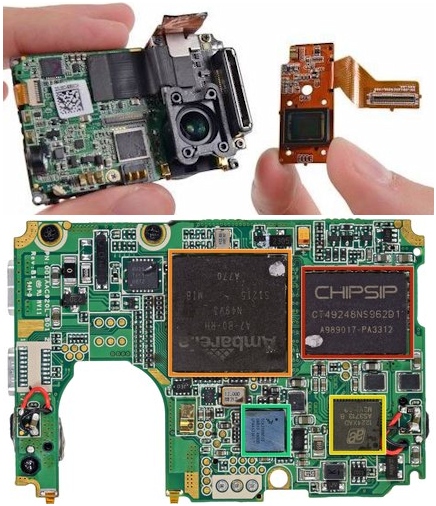

L’intérieur de la caméra est de très bonne facture.


PERFORMANCES :

L’autonomie d’une carte de 32 Giga-octets est de plus de 4 heures de vidéo, ce qui  me semble suffisant pour faire de la microscopie.
Cela correspond à d’innombrables photos.

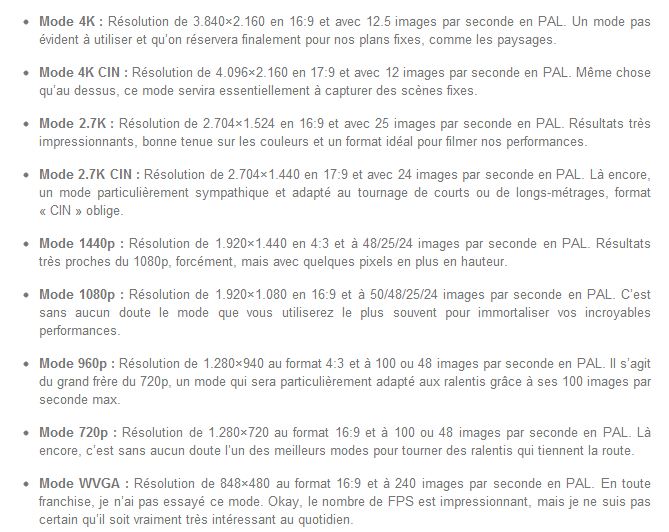

Puisqu’il s’agit d’une camera, voyons les vitesses d’enregistrement permises en fonction de la taille des vidéos.H3-MODEO

On remarquera qu’en 1080 p (2 Mega-pixel) on peut atteindre une cadence de 50 images par secondes ce qui est très confortable  et jamais atteint avec des cameras dédiées valant plus de 10 X plus cher.

MODE PHOTO :

• Taille d’image, : 12, 7, et 5 MP
• Mode rafale : 30 photos par seconde
•  Time lapse : Intervalles de 0.5, 1, 2, 5, 10, 30, 60 secondes
•  Photo en continu: 3, 5, 10 photos/sec

AUTRES APPAREILS UTILISANT CE CAPTEUR :

Le Pentax Q : . C’est un tout petit compact à objectifs interchangeables (COI).

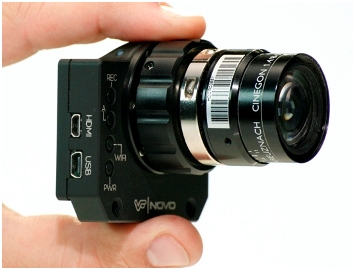

Le Le NOVO : (Radiant Images)
Non seulement Le Le Novo utilise le même capteur, mais c’est en fait une reprise de la  GOPRO Hero 3 black édition .
C’est une étonnant intégration dans un boîtier avec objectifs interchangeables et de multiples accessoires




Malheureusement cet appareil  ne se trouve qu’en location !
